里茨深井潛水泵概述：

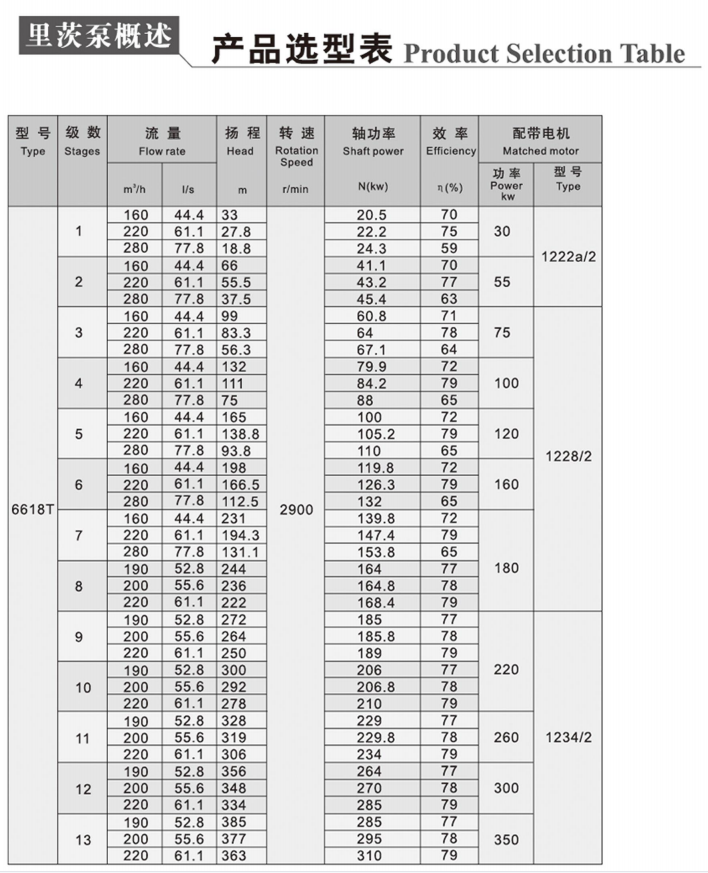

6618里茨深井泵、6613T深井潛水泵、葫蘆式井用泵選型 66系列為單、多*潛水電泵。適用于農田灌溉，花園澆水，噴泉景觀。可以臥式使用（但是壽命要短于立式使用）雨水回收利用系統，礦山排水，搶險，城市供水，企事業單位提取地下水源之用，該設備噪音低，效率高節約電能。
結構及工作原理：
泵的工作部分是機組的核心。由葉輪、泵軸、吸入泵、中殼、壓出殼、軸瓦等零件組成。
葉輪裝在泵軸上，由軸傳遞扭矩，當電機旋轉時，通過套筒聯軸器帶動與泵軸*起轉動，水流經在吸入殼上的濾水網吸進，在葉輪的作用下，速度能和壓力能同時增加。
并通過中殼、壓出殼、逆止閥經揚水管流出，水壓與葉輪的個數成正比增加。
泵工作部分中的吸入殼、中殼、壓入殼由拉緊螺栓緊固成*體。吸入泵、壓出殼內各有*個軸瓦，用以支承泵軸的轉動，用水潤滑。
除此以外，每個中殼中還有*個襯套作為附加支承。
葉輪在軸向的位置利用裝擋套、定位套、軸套并通過軸頭鎖緊螺母、擋圈調整墊片厚度來保證對于揚程較高，*數較多的泵工作部分，分上下兩部分，通過中間連接殼，各由拉緊螺栓固定為*體；中間連接殼中也裝有*個軸瓦。
對于軸向力較大的泵，在葉輪的后蓋板處，并有平衡孔平衡部分軸向力，剩余的軸向力由電機承受。
本系列泵各部件徑向配合軸向定位尺寸制造精度高，以保證同心度和軸向竄量要求、運轉平衡可靠、使用壽命長。
管路部分：
管路部分起導流和懸吊水泵的作用。
管路部分由逆止閥、揚水管、泵座等零件組成。
逆止閥進出口分別與壓出殼揚水管連接，其作用是為防止停機時水流倒流引起電泵反轉水流從逆止閥流出。經由揚水管，泵座，閘閥及地面管道輸送到目的地。
泵座穩固在混泥土基礎上，承受著整個機組下井部分的重量。
電機參數：
潛水電機為清水潤滑，使用前必須給電機腔內注滿潔凈的清水（注：*定要注滿否則將減少電機的使用壽命）如果忘記加水電機將迅速燒壞。電機防護等*：IPX8 *緣等*：E
使用電源：
低壓常用電壓：380V/50HZ 660V/50HZ 如果客戶需要特殊電壓或特殊頻率時需要提前告知我們。
高壓電壓：3000V/50HZ 6000V/50HZ
材質
1． 葉輪：鑄鐵HT200，或錫青銅（ZcuSn3ZnBPb6Nil）
2． 中殼、壓出殼、吸入殼：鑄鐵HT200，或不銹鋼
3． 泵軸：不銹鋼2Cr13(1050℃調制處理，加強扭矩)
4． 拉緊螺栓：20#鋼板裁剪而成。端部焊接不銹鋼螺栓304材質
5． 逆止閥：閥體，閥座ZG230-450：閥盤、閥環、閥桿Cr17Ni2
6． 接口墊：橡膠石板
7． 電機密封：橡膠密封0形環：機械密封。電機熱膨脹調節囊均為橡膠材質
設備優點：
1． 在工廠的精心組裝保證了現場迅速可靠的安裝
2． 采用多*葉輪串聯，噪音*小。
3． 外裝的止回閥便于維修與更換，防止水錘沖擊
4． 單*揚程高：可降低整個機組的高度增加運轉的穩定性，軸瓦采用耐磨錫青銅。
注意事項：
①該泵型嚴禁倒轉
②不允許在無水的狀態下測試轉向（防止抱抽）
供貨范圍：
潛水泵機組（包括泵體與潛水泵兩部分組成，用戶可以單選某*部分）。泵體外置單向逆止閥，出水口配對法蘭*片，使用維護說明書*份，合格證1份。
{使用說明與安裝方式可參照QJ系列潛水電泵說明書}
