明渠流量測量巴歇爾槽巴氏計量槽

點擊圖片查看原圖

品牌：	通達
材質：	玻璃鋼/不銹鋼
測量精度：	≤3.0%
環境溫度：	－20℃ ～＋80℃
單價：	面議
起訂：	1 套
供貨總量：	100000 套
發貨期限：	自買家付款之日起 1 天內發貨
所在地：	江蘇淮安市
有效期至：	長期有效
最后更新：	2025-12-16 22:21
瀏覽次數：	209

公司基本資料信息

詳細說明

巴歇爾槽(又稱巴氏槽)，是用于明渠流量測量的輔助設備。在液體流動過程中，非滿管狀態流動的水路稱作明渠(open channel)，明渠流量計的應用場所有城市供水引水渠、火電廠冷卻水引水和排水渠、污水治理流入和排放渠、工礦企業廢水排放以及水利工程和農業灌溉用渠道。

、材質類型：玻璃鋼/不銹鋼。流量越大，相應增加壁厚。

二、選型注意事項：

1. 巴歇爾槽的尺寸與渠道安裝有關，請用戶根據現場情況而定。

2. 巴歇爾槽的中心線要與渠道的中心線重合,使水流進入巴歇爾槽不出現偏流。

3. 巴歇爾槽通水后，水的流態要自由流。巴歇爾槽的淹沒度要小于規定的臨界淹沒度。

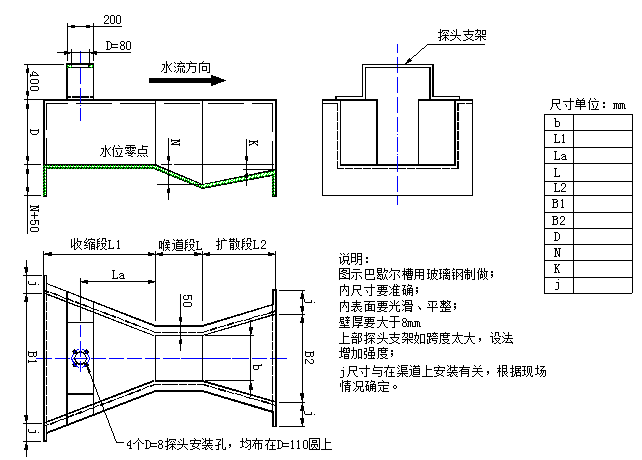

4. 巴歇爾槽的上游應有大于5倍渠道寬的平直段，使水流能平穩進入巴歇爾槽。即沒有左右偏流，也沒有渠道坡降形成的沖力。（參見下圖）

5. 巴歇爾槽安裝在渠道上要牢固。與渠道側壁、渠底連結要緊密，不能漏水。使水流全部流經巴歇爾槽的計量部位。巴歇爾槽的計量部位是槽內喉道段。

說明：以下圖形僅供參考，具體尺寸按照表格中的1-15號標準型制作。有特殊要求請訂貨時說明。

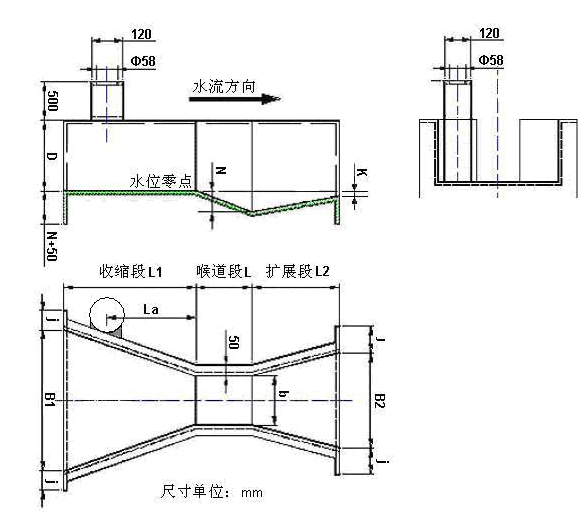

QQ圖片20200324170343

序號	流量范圍（噸/小時）		適用渠道m(xù)m	水位范圍		臨界淹沒度%
序號	Q（min）	Q（max）	>寬×高	h（min）	h（max）	臨界淹沒度%
1	0.3	19.4	>200×250	15	210	0.5
2	0.6	47.5	>250×300	15	240	0.5
3	2.8	115.6	>300×600	30	330	0.5
4	5.4	399.6	>450×800	30	450	0.6
5	9.0	903.6	>600×1000	30	600	0.6
6	12.6	1440.0	>1000×1200	30	750	0.6

三、常用型號規格明渠流量計安裝尺寸：（單位：mm）

序號	喉道段			收縮段			擴散段			墻高	流量參數
序號	b	L	N	B1	L1	La	B2	L2	K	D	C	n
1	25	76	29	167	356	237	93	203	19	230	217	1.550
2	51	114	43	214	406	271	135	254	22	260	435	1.550
3	76	152	57	259	457	305	178	305	25	460	638	1.550
4	152	305	114	400	610	407	394	610	76	610	1372	1.540
5	228	305	114	575	864	576	381	457	76	770	1927	1.530
6	300	600	230	780	1350	902	600	920	80	800	2444	1.521

巴歇爾槽制作完成成品尺寸：

序號	類型	B值	長寬高	小時大流量（m3）	備注
1	標準型	25	635267265	19.44
2	標準型	51	773314305	47.52
3	標準型	76	914359517	115.56
4	標準型	152	1525500730	399.6
5	標準型	228	1630675890	903.6
6	標準型	250	28459801060	900
7	標準型	300	28709401200	1440
8	標準型	450	294511201200	2268
9	標準型	600	302013001200	3060
10	標準型	750	309514801200	3960
11	標準型	900	317016601200	4500
12	標準型	1000	320017801250	5400
13	標準型	1200	332020201250	7200
14	標準型	1500	347023801250	9000
15	標準型	1800	362027401250	10800
