1. 概述

　　GKYWG-60伺服液位計是河北光科測控設備有限公司結合國外產品研制成的以微電子技術及伺服電機驅動技術測量液位界位的高精度測量儀表。它可對被測介質進行液位、界位、密度的常規精確測量與信號傳遞，同時還具有對溫度進行傳遞等功能，可以滿足儲罐存量管理、損耗控制成本節省和安全操作等。GKYWG-60伺服液位計為防爆設計，并且具有可拓展性強。可廣泛應用于多種易燃易爆場所，是石油石化、電力、醫藥、食品等領域中儲罐液位測量的理想選擇。

　　2. 可拓展性

　　單臺伺服液位計：可以實現實時油罐的液位、界位測量顯示及遠傳顯示。

　　伺服液位計加配多點溫度計：可以實現現場油罐的液位、界位、不同點位高度的溫度測量。

　　液位加配多點溫度計加配罐旁顯示儀：可以實現現場油罐各個高度不同點位的液位、界位、溫度測量并現場顯示。

　　3. 產品特點

　　安裝簡單，模塊化設計，測量精度高，適應環境溫度強，適用面廣

　　通訊：HART(4-20mA)協議 ， MODBUS(RS 485)

　　多功能，可測量液位、界面、密度多點溫度、。

　　操作簡單，帶自診斷功能(中英菜單LCD超清背光液晶)

　　產品具有防雷抗干擾功能。

　　罐低沉積物和液體表面泡沫不影響測量精度。

　　免維護、高可靠性。

　　4. 技術參數

　　測量范圍：0-50米

　　環境溫度：-40~+70℃，

　　介質溫度：小于200℃.

　　工作壓力：<8.0MPa

　　使用電壓：DC24V.(可選AC220V)

　　平均功耗：小于15W.

　　各輸出接點的容量：AC5A/250V.

　　四線制：兩線為電源接口螺紋M20X1.5

　　輸出信號：模擬量4~20mADC.數字量HART1200波特移頻鍵控(可選)

　　精度：液面±1mm  ±0.75mm  ±0.1mm.

　　示值分辨率：1mm.

　　相對濕度：95%.

　　測量材質：電子腔室，鑄鋁

　　輪鼓腔：SUS316不銹鋼(也可根據用戶要求選擇)

　　接液材質：SUS316不銹鋼(也可根據用戶要求選擇)

　　接口法蘭標準：ANSI 150LB RF 80mm(3") (也可根據用戶要求選擇)

　　防爆等 ：Exd IIB+H2T6Gb

　　防護等 ：IP67

　　關聯設備：本安防爆場合需配安全柵

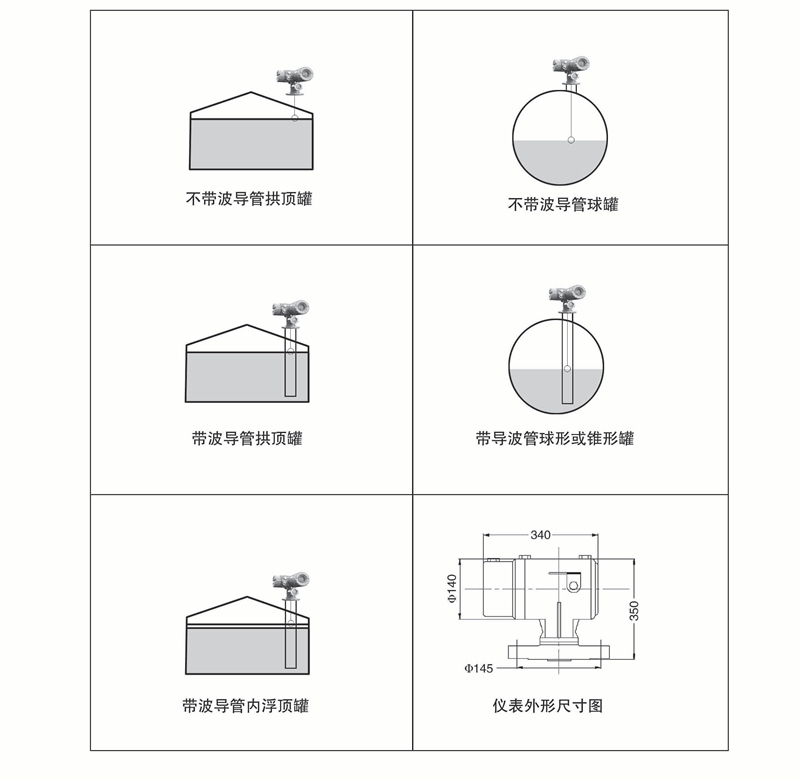

　　5. 產品及安裝形式

　　GKYWG-60伺服液位計的浮子在儲罐中升降移動會受到液體的擾動和沖擊，因此為了保證測量的平穩和準確建議加裝導向管。

　　

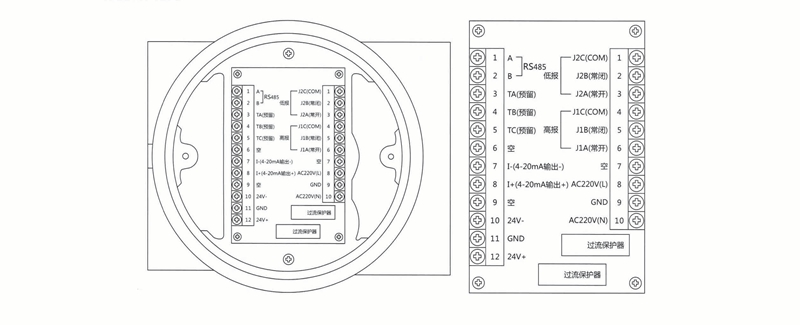

　　6. 電氣連接

　　



　　7.拓展功能

　　7.1　GKYWG-60X罐旁指示器

　　GKYWG-60X罐旁指示器是GKYWG-60伺服液位計罐旁(罐下)指示控制器。GKYWG-60X罐旁指示器可對GKYWG-60伺服液位計進行遠程控制，實現遠程測量液位、回收測量浮球。同時可對GKYWG-60W多點溫度計測得溫度顯示變送。GKYWG-60X罐旁指示器能實時顯示GKYWG-60伺服液位計測量出的液位，是因為GKYWG-60X罐旁指示器采用了基于RS485的數字通訊，實現了數據的實時傳輸。伺服液位計罐旁指示器設有兩個磁性按鍵，使用磁筆點按磁性按鍵，GKYWG-60X罐旁指示器發出相應的信號，實現遠程控制。防爆等 Exd IIB+H2T6Gb。

　　7.2特性：

　　液位測量精度：±1mm

　　有防爆內置鍵盤，使用磁性按鈕元件可在高防爆要求下使用：

　　具有自診斷功能，高可靠性 ;

　　方便的中文設置菜單及多參數顯示

　　采用背光LCD超清晰液晶顯示器

　　7.3 GKYWG-60W多點溫度計

　　由于儲存在大型儲罐中產品的體積龐大，特性不 ，儲罐內產品的溫度是不 致的。用單點溫度測量作為產品平均溫度來計算會造成很大的誤差。以此研發的 GKYWG-60W 多點溫度計能夠提供液位下多點溫度和液位上多點溫度的測量，通過這些溫度點的測量值，可以計算液位下平均溫度、液位上平均溫度、罐內平均溫度，為準確計算液體質量提供依據。

　　GKYWG-60W適用于各種液體介質-50℃～125℃溫度范圍，溫度點數和長度可以根據用戶需求訂制。GKYWG-60W型多點溫度計的防爆形式為隔爆型，可以在多種易燃易爆場合可靠運行。適用于石油、化工、冶金、電力、國防等部門的多種液體儲罐的溫度檢測。

　　7.4特性：

　　可以測量1～15單點溫度、液位下平均溫度、液位上平均溫度、罐內平均溫度;

　　采用RS-485總線輸出，可以和計算機組網通訊;

　　計算機可直接讀取溫度信號并具有參數設置功能;

　　采用MODBUS通訊協議， RTU協議;

　　可以定制成用戶所需要的長度;

　　溫度點分布可以按用戶的要求設置;

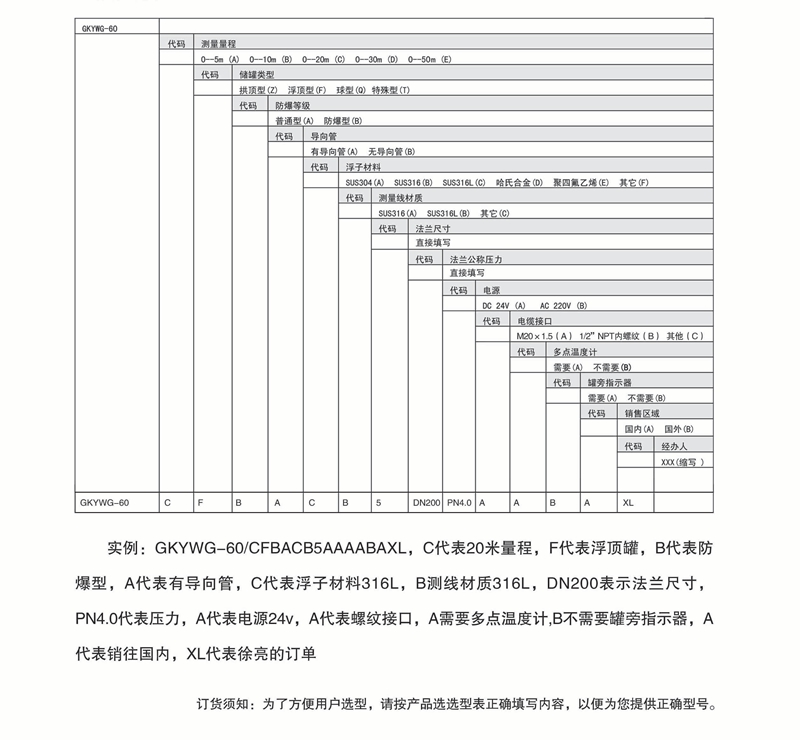

　　4.選型表
