1、Z2系列小型直流電機為中華人民共和國機械工業部JB1104-68部頒標準系列小型直流電機。具有性能可靠、價格便宜的優點，目前仍然廣泛用于印染機械、包裝機械、塑料機械等行業。

　　2、Z2系列小型直流電機共分11個機座號，每個機座號有二種鐵心長度。制造有直流電機、直流發電機、直流調壓發電機三種，適用于 般正常的工作環境。電機作 般傳動用，發電機作為 般直流電源用，調壓發電機作蓄電池組用。

　　3、勵磁方式：電機為帶有少量穩定繞組的并激或他激勵磁。

發電機為復激或他激勵磁（額定電壓為230伏的發電機）；調壓發電機為并激勵磁（不帶串激繞組）。

電機的他激勵磁電壓制成有110伏或220伏兩種。

電機額定電壓110伏的僅有他勵電壓110伏 種。

　　4、電機可用三角皮帶、正齒輪或彈性聯軸器進行傳動，不使用電機軸承受軸向推力。

　　5、Z2系列電機根據使用要求可制成濕熱帶地區使用的具有防潮、防霉、防煙霧性能的濕熱帶型（TH）直流電機，應另行協議。

Z2系列2-11#還可制成ZYS-A型測速機的派生機構。

　　6、Z2系列電機基本系列為自通風電機，當降低外施電樞電壓向下調速時，轉矩隨轉速下降而相應的降低。

　　7、Z2系列6-11號電機還可以制成外鼓風結構型式，鼓風機安裝在軸伸端端蓋的上方。

　　8、Z2系列6-11號電機外鼓風機型號見表1。

　　9、Z2系列電機為 般工業用小型直流電機，其電動機適用于恒功率調速范圍不大于2:1，過載能力不大于1.5倍額定轉矩的電力拖動。可使用于金屬切削機床、造紙、染織、印刷、水泥等工業。發電機可作動力電源，照明或其他恒壓供電。

二、結構及安裝型式

　　1、直流電機可制成表2所示的結構型式。

　　2、電機為單向圓術形軸伸，根據用戶要求。可制成雙軸伸。1-6號機座號電機按概述 4條傳動方式均能傳遞額定轉矩，而7-11號機座，換向器端軸伸用聯軸器傳動，能傳遞額定轉矩，用三角皮帶式正齒輪傳動只能傳50%的額定轉矩。

　　3、臥式電機的出線盒位置，從軸伸端視之在機座左側，根據用戶要求，可將出線盒位置制成在機座的右側，但必須在訂貨時注明。

　　4、Z2系列直流電機可在正轉或逆轉情況下正常工作。

　　5、Z2系列發電機及調壓發電機的旋轉方向從軸伸端視之為逆時針方向，根據使用要求亦可制成順時針方向旋轉的發電機或調壓發電機，但訂貨時需注明。

　　6、Z2系列發電機及調壓發電機根據訂貨要求可制成與Y系列三相異步電機配套成的發電機組成套供應。

　　7、調壓發電機的額定功率為平均電壓（對110/160伏的為135伏，對220/320伏的摟270伏）時的功率，當電壓高于平均電壓時其輸出功率不大于額定功率，當電壓低于平均電壓時其輸出電流不大于額定電流。

　　8、直流發電機或直流調壓發電機僅制造臥式，機座帶底腳的 種。

三、型號說明

　　Z表示“直”流，2表示 二次全國定型設計，橫線后數字表示機座號與鐵芯長短，例如Z2-11前 個1代表機座號，后 個1代表鐵芯，而Z2-112中11代表11號機座，2代表長鐵芯。

四、產品性能

　　1、直流電機基本系列電機電樞電壓為1110V；220V兩種，額定轉速為3000r/min，1500r/min，1000r/min，750r/min，600r/min共和國種。技術數據見表3。

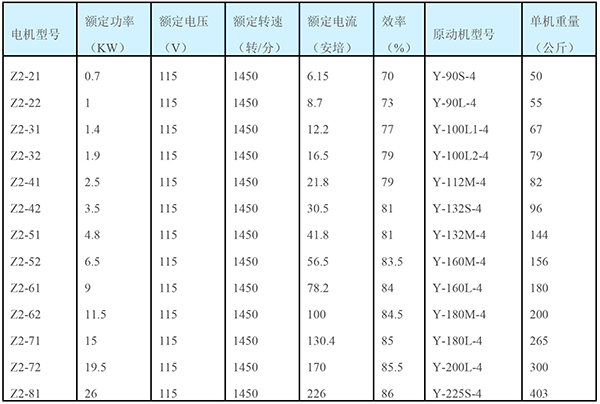

　　2、直流發電機基本系列額定電壓均為115V，230V兩種，額定轉速2850r/min，1450r/min；nfn960r/min共3種，技術數據見表4。

　　3、直流發電機基本系列額定電壓為110V/160V和220V/320V兩種，額定轉速為2850r/min和1450r/min兩種，技術數據見表5。

　　4、除以上三種基本系列電機外還派生電樞電壓180V，技術數據見表6，電樞電壓440V技術數據見表7，特殊規格技術數據見表8。

　　5、除以上所列的數據外，任何 個規格的電機都可派生成其他等 的電壓（但不得超過該規格允許的 高電壓）和相應的功率及轉速，但應另行協商。



、技術參數

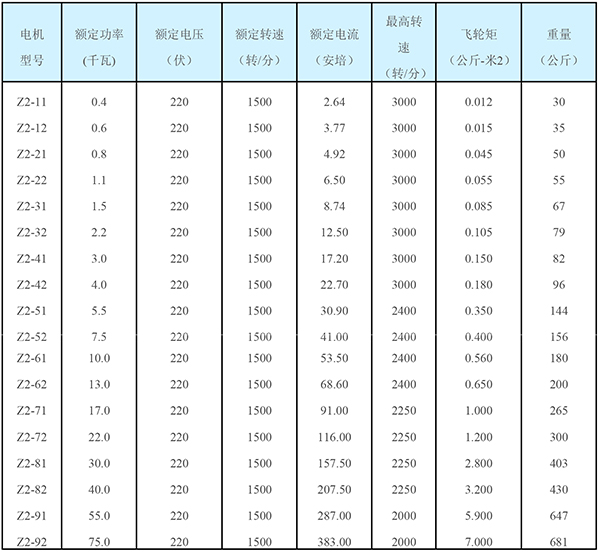

Z2系列電動機（220伏，1500轉/分）
